Emtrion DIMM-Base Lothron

Vai alla fine della galleria di immagini

Vai all'inizio della galleria di immagini

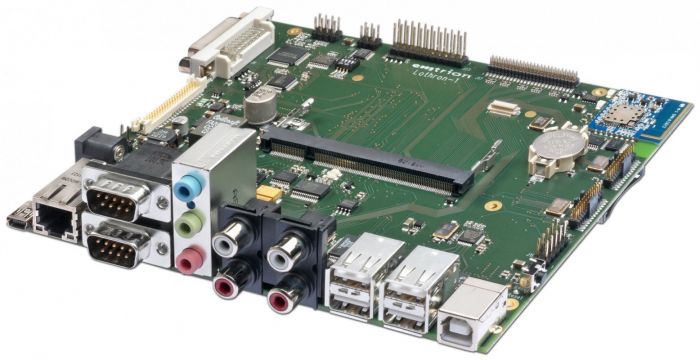

Emtrion DIMM-Base Lothron è una base board di riferimento che offre interfacce multimediali (come le connessioni a 1 o 2 fotocamere) oltre alle classiche interfacce quali USB ed Ethernet.

Baseboard multi-supporto per moduli DIMM con presa WIFI, CAN e connettore per 2 fotocamere. DIMM-Base Lothron è una baseboard (scheda carrier) per i nostri moduli in formato DIMM.
Questa scheda è ideale da utilizzare nella produzione di serie.
Tutti i moduli Emtrion in formato DIMM con connettore SODIMM attualmente disponibili:

utilizzano le unità funzionali stesse indipendentemente dal tipo di core. Il modulo può essere facilmente inserito nel connettore SODIMM.

Specifiche

DIMM-Base offre le seguenti funzioni che posso essere suate o individualmente o in combinazionerispetto ai propri requisiti di progetto:

Connettore RJ45 per 100Base-TX Ethernet
4-porte USB 2.0 High Speed Hub con4 USB-A connettori per USB-Host
Connettore USB-B perUSB Device
Sockets per SD e microSD
Socket per modulo WiFi o Bluetooth
Connettore SATA
Audio input e output Analogico e digitale
Composite Video input and output
Estensione connettore con SPI, I²C e digital I/O
fino a 10 GPIO a seconda del DIMM-Module
Estensione connettore con CPU-Bus Interface
2 Interfacce generiche per CMOS Camera
Interfaccia per TFT LCDs con 4-wire Touch
DVI-I (analogico e digitale) per connessioni a monitor LCD o CRT
fino a 5 interfacce seriali, di cui 2*RS232 su connettori DB9 e 3*LVTTL su connettore Header
2 connettori CAN-Bus (LVTTL)
fino a 4 input analogici
on-board 3D-Accelerometer
convertitore UART-RS232 / USB integrato per connessioni al PC senza porta seriale
Connettore per keypad
200 pos. SODIMM socket con 2.5V keying per connessione a CPU-Module Emtrion
Alimentatore anche esterno +5V PSU o attraverso Power over Ethernet (PoE)
Range di Temperatura: 0°C ... +70°C
dimensioni: 166 x 140 x 43 mm
